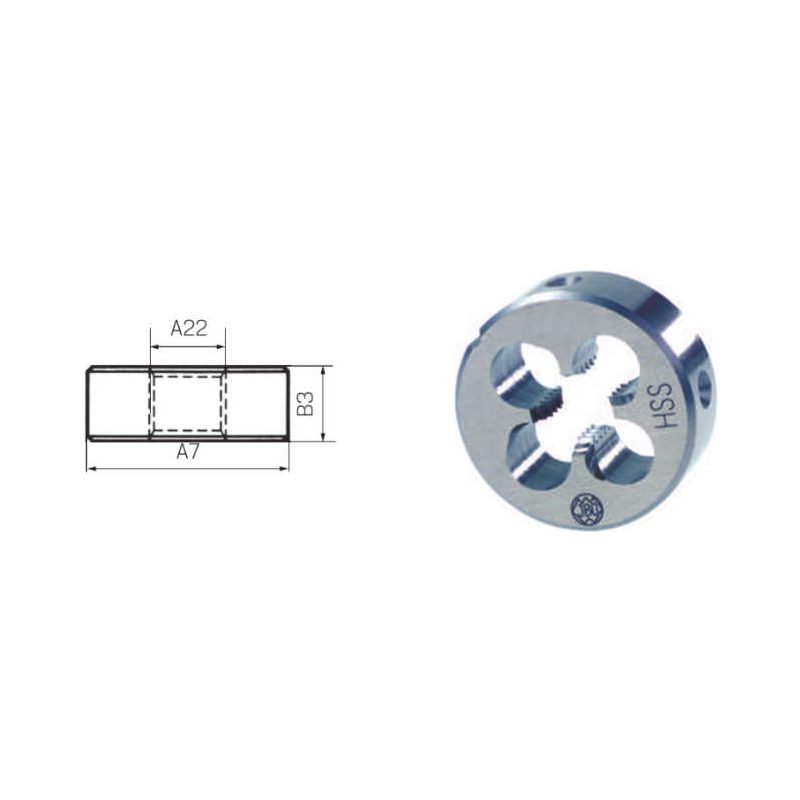

Schneideisen JBO, HSS UNF-Feingewinde
Abb.ä.
Artikel-Nr.: 140480 1-12
Artikel-Nr.: 105523
60,90 €
57,86 €
zzgl. MwSt. / pro Stück
Sie sparen:
3,04 €
(5%)
Produktbeschreibung
Ausführung:
- Form B geschlossen
- mit Schälanschnitt
- Toleranzfeld 2A
Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe.
Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.
- Form B geschlossen
- mit Schälanschnitt
- Toleranzfeld 2A
Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe.
Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.
Technische Daten
Hersteller-Art.Nr.: | 105523 |
Materialeignung: | Stahl |
Schneidstoff : | HSS |
Beschichtung [COATING]: | Unbeschichtet |
Baumaße: | ANSI B1.1, DIN EN 22568 |
Schneidplattenform [SC]: | Schälanschnitt neutral |
Gewindetoleranz: | 2A |
Gewindegröße : | 1-12 |
Gewindetyp: | UNF |
Innenkühlung: | Ohne |
Gewindesteigung: | 1-12 |
Norm des Schneideisen: | EN 22568 |
[A7] Körperdurchmesser mm: | 55 |
Gelappt: | false |
Toleranzfeld: | 2A |
[A3] Gewindesteigung mm: | 12 |
Schneidrichtung: | rechts |
Form: | B |
Norm des Gewindes: | ASME B1.1 |
Schälanschnitt: | true |
[B3/B4/B5] Gesamtlänge mm: | 16 |
Zolltarifnummer: | 82074030 |
[A21] Gewindenenndurchmesser Zoll: | UNF 1 |
Oberfläche: | HSS |
Flankenwinkel: | 60 |
[A6] Anschnittdurchmesser mm: | 25.40 |
Marke: | JBO |
Material: | HSS |
